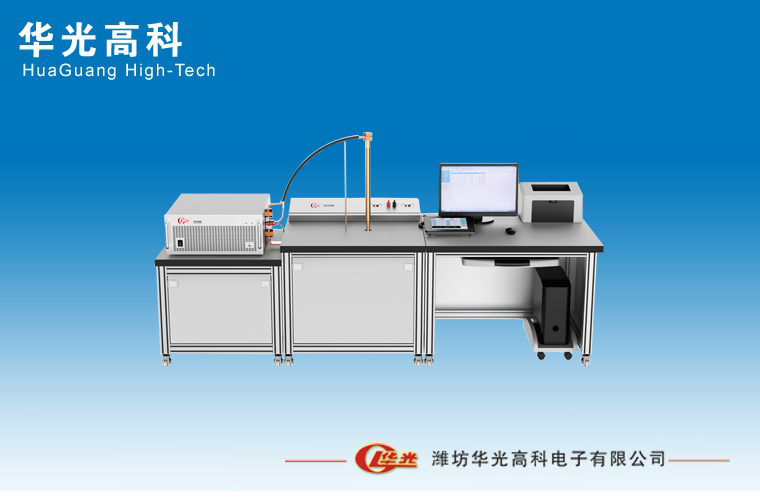

鉗形表檢定裝置HG1000
1. 產品概述
鉗形表檢定裝置HG1000是一款專用于校準交流鉗形電流表及具備相關測量功能的標準裝置，準確度為0.05級/ 0.1級可選。該裝置采用單匝法校準交流鉗形表，兼具交流電壓輸出、電阻模擬等功能，也適用于校準交流電壓表、電阻表及多功能鉗形表的電壓和電阻測量檔。參考標準：JJF 1075-2015《鉗形電流表校準規范。
2. 功能特點
l 單匝法校準交流鉗形表：交流電流源連接直徑為1 m的單匝半圓銅環。
直接輸出1100 A的交流大電流，適用于校準中高等級的交流鉗形表。
l 鉗形表校準時置于銅環的中心位置，銅棒直徑變小以方便鉗形表小鉗口的接入。銅環開啟方便，可將標準電流互感器或I-V變換器穿于環中，便于定期對裝置進行校準。
l 電流輸出準確度高，穩定性好，波形失真小，輸出功率大。
l 裝置配有無磁工作臺體，顯示操作面板置放于工作臺面上，檢表方便快捷。
l 具有“定點輸出、旋轉編碼器、步進調節”等多種量值調節方式。
l 專用軟件(選件)：實現鉗形表的全自動或半自動校準，支持數據管理和證書導出。
3. 主要應用 ( 0.05級裝置)
l 校準0.2級及以下的交流鉗形電流表、多功能鉗表的交流電流測量檔
l 校準0.2級及以下的交流電壓表、多功能鉗表的電壓測量部分
l 校準0.5級及以下的電阻表、多功能鉗表的電阻測量部分
4. 技術規格
4.1 交流電壓輸出ACV
|
量程 |
短期穩定度
( % / min ) |
年準確度
± ( ppm*RD①+ppm*RG②) |
最大負載
電流( mA) |
失真度
( % ) |
|
|
|
0.1級 |
0.05級 |
0.1級 |
0.05級 |
|
|
|
|
10 V |
0.02 |
0.01 |
600+400 |
300+200 |
800 |
< 0.5 |
|
30 V |
0.02 |
0.01 |
600+400 |
300+200 |
700 |
< 0.5 |
|
100 V |
0.02 |
0.01 |
600+400 |
300+200 |
200 |
< 0.5 |
|
300 V |
0.02 |
0.01 |
600+400 |
300+200 |
70 |
< 0.5 |
|
750 V |
0.02 |
0.01 |
600+400 |
300+200 |
30 |
< 0.5 |
輸出特性：
l 電壓輸出范圍：1 V～825 V
l 調節細度：0.002%*RG，6位十進制顯示
l 保護功能：短路保護、過載保護
l 備注：① RD為讀數值，② RG為量程值，下同
4.2 交流電流輸出ACI
|
量程 |
短期穩定度
( % / min ) |
年準確度
± ( ppm*RD + ppm*RG) |
最大負載
電壓
( V ) |
失真度
( % ) |
|
|
|
0.1級 |
0.05級 |
0.1級 |
0.05級 |
|
|
|
|
200 mA |
0.02 |
0.01 |
600+400 |
300+200 |
50 |
< 0.5 |
|
1 A |
0.02 |
0.01 |
600+400 |
300+200 |
15 |
< 0.5 |
|
5 A |
0.02 |
0.01 |
600+400 |
300+200 |
8 |
< 0.5 |
|
20 A |
0.02 |
0.01 |
600+400 |
300+200 |
2 |
< 0.5 |
|
50 A |
0.02 |
0.01 |
600+400 |
300+200 |
1 |
< 0.5 |
|
100 A |
0.02 |
0.01 |
600+400 |
300+200 |
≤ 0.7 |
< 0.5 |
|
250 A |
0.02 |
0.01 |
600+400 |
300+200 |
≤ 0.7 |
< 0.5 |
|
500 A |
0.02 |
0.01 |
600+400 |
300+200 |
≤ 0.7 |
< 0.5 |
|
1000 A |
0.02 |
0.01 |
600+400 |
300+200 |
≤ 0.7 |
< 0.5 |
輸出特性：
l 電流輸出范圍：20 mA～1100 A
l 調節細度：0.002%*RG，6位十進制顯示
l 保護功能：開路保護、過載保護
4.3 電阻模擬R
|
量程 |
分辨力 |
允許電流 |
年準確度
± ( ppm*RD+ppm*RG) |
|
100 Ω |
1 mΩ |
1 mA～15 mA |
600 + 400 |
|
1 kΩ |
10 mΩ |
100 μA～1.5 mA |
600 + 400 |
|
10 kΩ |
100 mΩ |
10 μA～150 μA |
600 + 400 |
|
100 kΩ |
1 Ω |
10 μA～150 μA |
600 + 400 |
|
1 MΩ |
10 Ω |
1 μA～15 μA |
600 + 400 |
|
10 MΩ |
100 Ω |
100 nA～2 μA |
600 + 400 |
輸出特性：
l 輸出范圍：10 Ω～11 MΩ
l 調節細度：0.002%*RG，6位十進制顯示
5. 一般技術規格
l 供電電源：AC ( 220 ± 22 ) V，47 Hz～55 Hz；最大功耗：2.5 kVA
l 工作環境：0 ℃～40 ℃，20%～85% R·H，不結露
l 儲存環境：-20 ℃～70 ℃，< 85% R·H，不結露
l 裝置尺寸：2310 mm × 750 mm × 1280 mm (長×寬×高)
l 通訊接口：RS232接口
