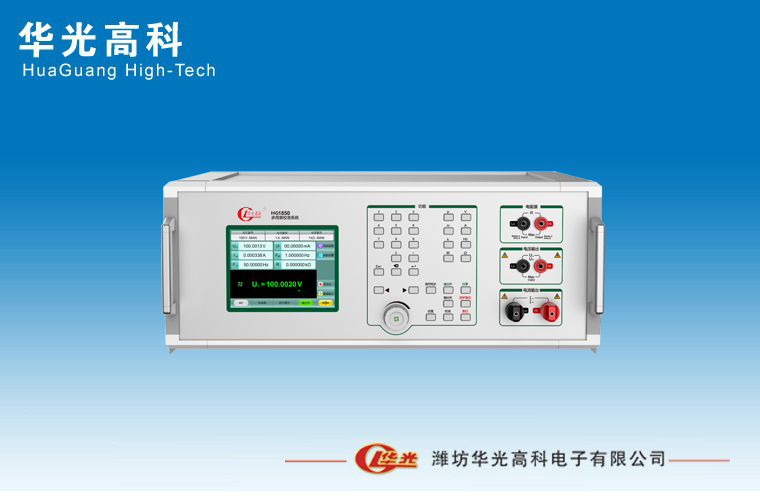

多用表校準系統HG8850A

1. 產品概述

    多用表校準系統HG8850A是一款寬量限、多量值、高精度的交直流標準源儀器，可精準輸出交流電壓/電流，直流電壓/電流，準確度為0.05級，兼具電阻模擬和脈沖輸出的功能，是校準萬用表及其他交直流電測儀表的理想儀器，可廣泛應用于電力、計量、軍工、制造、科研等各領域。參考標準：JJG 124-2005《電流表、電壓表、功率表及電阻表檢定規程》、JJF 1587-2016《數字多用表校準規范》、JJF 1284-2011《交直流電表校驗儀校準規范》 等。

2. 主要應用

l 檢定或校準0.2級及以下的交流電壓表、電流表

l 檢定或校準0.2級及以下的直流電壓表、電流表

l 檢定或校準0.2級及以下的多用表、萬用表

l 檢定或校準0.5級及以下的電阻表

l 校準鉗形表(選件)、校準交直流變送器(選件)

3. 功能特點

l 交直流電量輸出：電壓最大1100 V，電流最大22 A或33 A，F：45 Hz～1100 Hz。

l 直流電阻模擬：10 Ω～220 MΩ，連續可調；脈沖輸出：1 Hz～2 MHz。

l 量值輸出模式：具有標準源和調節輸出源二種模式，方便數字表和模擬表的檢定。

l 量值調節方式：“定點輸出、步進調節、旋轉編碼器、電位器調節(選配)”等方式

l 輸出開關按鍵：通過一鍵操作可任意關閉或接通當前輸出通道。

l 負載能力優異：在滿負荷條件下確保量值穩定準確，可覆蓋電動系指針式表的檢定。

l 人機功能良好：大屏液晶顯示，采用觸摸+數字按鍵的操作模式，方便用戶手動檢表。

l 鉗形線圈(選件)：可配接50 T的線圈，最大產生1100 At的等效電流，校準鉗形表。

l 變送器檢測(選件)：具有交直流變送器的二次直流信號測量的功能。

l 專用軟件(選件)：支持被檢表的半自動或全自動校準，數據管理和證書導出。

4. 技術規格

4.1 直流電壓輸出DCV

輸出特性：

l 電壓輸出范圍：20 mV～1100 V

l 調節細度：0.002%*RG，6位十進制顯示

l 保護功能：短路保護、過載保護

l 備注：① RD為讀數值，② RG為量程值，下同

4.2 直流電流輸出DCI

輸出特性：

l 電流輸出范圍：2 μA～22 A或33 A

l 調節細度：0.002%*RG，6位十進制顯示

l 保護功能：開路保護、過載保護

l 備注：③ 30 A量程為選件

4.3 交流電壓輸出ACV

輸出特性：

l 電壓輸出范圍：20 mV～1100 V

l 調節細度：0.002%*RG，6位十進制顯示

l 頻率范圍：45.0000 Hz～1100.00 Hz，最佳準確度：± 0.01 Hz

l 保護功能：短路保護、過載保護

4.4 交流電流輸出ACI

輸出特性：

l 電流輸出范圍：0.2 mA～22 A或33 A

l 調節細度：0.002%*RG，6位十進制顯示

l 頻率范圍：45.0000 Hz～1100.00 Hz，最佳準確度：± 0.01 Hz

l 保護功能：開路保護、過載保護

l 備注：④ 30 A量程為選件

4.5 電阻模擬R

輸出特性：

l 輸出范圍：10 Ω～220MΩ

l 調節細度：0.002%*RG，6位十進制顯示

4.6 脈沖輸出

l 頻率范圍：1 Hz～2 MHz

l 調節細度：0.001%*RG，6位十進制顯示

l 最佳年準確度：± ( 0.002%*RD + 20 μHz )

l TTL電平；抖晃：< 20 ns

4.7直流小信號測量 (選件)

l 量程：1 V、10 V、2 mA、20 mA

l 測量范圍：± ( 0～12 V )；± ( 0～24 mA )

l 最佳年準確度：± ( 0.006%*RD + 0.004%*RG )

l 備注：該功能用于測量變送器的二次直流信號

5. 一般技術規格

l 供電電源：AC ( 220 ± 22 ) V，( 50 ± 2 ) Hz

l 工作環境：0 ℃～40 ℃，20%～85% R·H，不結露

l 儲存環境：-20 ℃～70 ℃，< 85% R·H，不結露

l 裝置尺寸：480 mm × 410 mm × 215 mm (長×寬×高)

l 裝置質量：約18 kg

l 通訊接口：RS232接口
