一、概述

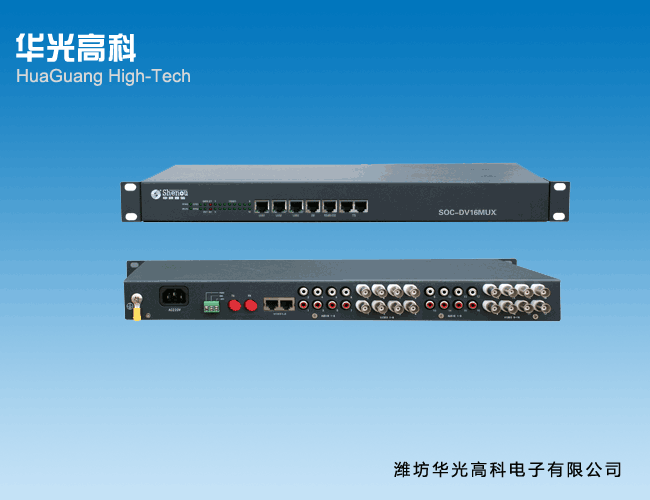

    HG-DV16MUX多業務視頻光傳輸平臺是華光高科電子有限公司根據市場需求，適時開發出基于視頻傳輸的多業務光傳輸平臺，采用國際最先進的數碼視頻高速傳輸技術，將同時把16路視頻，16路音頻，2路E1接口，4路數據(RS485/RS422/RS232/)，8路開關量、8路電話（FXS /FSO/EM/載波/磁石，最多克擴60路電話）、多路10M/100M/1000M以太網等等接口在單芯或雙芯光纖上無失真、高質量傳輸。SOC- DV16MUX多業務視頻光傳輸平臺采用全數字無壓縮技術，因此能支持任何高分辨率運動、靜止圖像無失真傳輸；克服了常規的模擬調頻、調相、調幅光端機多路信號同傳時交調干擾嚴重、容易受環境干擾影響、傳輸質量低劣、長期工作穩定性差等致命缺點。并可同時提供多路視頻、音頻、數據、電話語音、以太網在光纖上同時傳輸，大大節省了用戶設備投資成本，提高了光纜利用率。系統采用結構化、模塊化設計，采用～220V和-48V同時供電，可接蓄電池，保證設備不間斷可靠的運行，并可納入網管系統，具有完善的網管功能。用戶可根據現場具體情況靈活選擇或定制配置。
   HG-DV16MUX多業務視頻光傳輸平臺已廣泛應用于企事業單位監控系統，政府智能指揮系統，“平安城市”監控系統，隧道工程系統，森林防火指揮系統，智能住宅小區監控系統，視頻會議調度系統，礦業調度系統，電力調度監控系統，鐵路調度監控系統，高速公路監控系統等。

二、產品特點
◆ 支持點對點方式
◆ 全數字無壓縮、無損傷廣播級傳輸
◆ 無模擬調頻、調相、調幅光端機的交調干擾
◆ 支持任何高分辯率視頻信號
◆ 支持視頻無損再生中繼
◆ 自動兼容PAL、NTSC視頻制式
◆ 支持視頻、數據、以太網、電話語音并行傳輸
◆ 內置智能溫度檢測風扇控制系統，保證系統內部溫度恒定。
◆ 光纖WDM/CWDM/DWDM技術
◆ 單、多模光纖傳輸，距離0-100KM
◆ 專用ASIC設計及高速DSP技術
◆ 先進自適應技術，使用時無須調節
◆ 全表面貼裝技術
◆ 工業級設計，可靠性高
◆19英寸1.5U機架式或6U插卡式
◆支持來電顯示和反極計費信號。
◆提供功能強大的網管系統，網管系統界面友好、配置靈活、管理方便，并可以   監控全網， 為系統的運行和管理提供可靠的保障。
◆采用AC220V、DC-48V供電方式。
◆ 支持用戶定制及OEM方式

產品接口配置表

技術指標

◆ 視頻接口
   視頻輸入/輸出阻抗：75Ω非平衡接口
   視頻輸入/輸出電壓：典型峰-峰值1Vpp，最大1.5 Vpp
   視頻帶寬：8MHz
   視頻數碼位寬：8比特
   微分增益：<1%
   微分相位：<0.6
   場傾斜：<0.5%
   信噪比：65dB
◆ 音頻接口
   音頻輸入/輸出阻抗：600Ω非平衡接口
   音頻輸入/輸出電平：典型0dBm
   頻率響應：10HZ-20KHZ
   音頻數碼位寬：24比特
   信噪比：80dB
◆云臺PTZ解碼器，控制鍵盤，矩陣控制數據接口（可支持多路數據，兼容所有控制鍵盤,矩陣協議，硬盤錄像云臺，報警復合數據）
   物理接口：RJ45
◆ RS-232數據接口
   RS-232數據速率：DC-115.2Kbps
   RS-232數據誤碼率：小于10E-12
   RS-232數據協議：全透明支持任意RS-232協議
   RS-232網絡連接方式：支持正向、反向或雙向RS-232，支持點對點、點對多點連接
◆ RS-485數據接口
   RS-485數據速率：DC-115.2Kbps/DC-2Mbps
   RS-485數據誤碼率：小于10E-12
   RS-485最大節點數：128個
   RS-485最大距離：1200米
   RS-485數據協議：全透明支持任意RS-485協議,包括RS-485輪詢或Modbus協議
   RS-485網絡連接方式：支持正向、反向或雙向RS-485,支持點對點、點對多點連接
◆ RS-422數據接口
   RS-422數據速率：DC-115.2Kbps/DC-2Mbps
   RS-422數據誤碼率：小于10E-12
   RS-422最大距離：1200米
   RS-422數據協議：全透明支持任意RS-422協議
   RS-422網絡連接方式：支持支持正向、反向或雙向RS-422，支持點對點、點對多點連接
◆ 曼徹斯特(Machester)編碼數據接口
   曼徹斯特編碼接口數據速率：DC-2Mbps
   曼徹斯特編碼接口數據誤碼率：小于10E-12
   曼徹斯特編碼接口最大距離：1200米
   曼徹斯特編碼接口數據協議：全透明支持任意曼徹斯特編碼協議
   曼徹斯特編碼接口網絡連接方式：支持支持正向、反向或雙向曼徹斯特編碼接口，支持點對點、點對多點連接
◆ 報警、開關量、遠程控制接口
   報警、開關量物理接口： RJ45
   報警、開關量輸入信號：任意有源或無源報警、開關量輸入，支持TTL、RS-232/422/485
◆ E1接口參數
   接口類型：RJ45
   接口阻抗：非平衡：75Ω
   接口速率：2.048MHz
   時鐘恢復精度：±50ppm
   線路編碼：HDB3
   脈沖形狀：矩形
   脈沖寬度：244±20ns
   標準峰值電壓： 2.37V±10%
   輸入端允許損耗：0～6dB（1024KHz點）
◆ 10/100Base-T以太網接口參數
   接口類型：RJ-45（DCE）
   數據速率：10M/100M自適應
   符合IEEE802.3建議
   支持10M/100M接口自適應
◆ 電話/程控交換機、各種語音接口
   接口種類：FXS、FXO、E/M、磁石、載波
   接口類型：RJ-45
   有效傳輸頻寬：300Hz～3400Hz
   接口饋電：－48V(二線環路)
   傳輸損耗：－2dB～-7dB
   振鈴電壓：AC75V±15V
   振鈴頻率：25±5Hz
   話際空閑噪聲：小于-65dBm
◆  光纖接口
   物理接口：光接口法蘭盤FC/ST/SC可選，可支持的連接跳線PC/APC可選
   FC/PC、ST/PC、SC/PC纖種類：單模(9/125um) 或多模 (62.5/125um)光纖
   單纖或雙纖光發射波長850/1310nm (多模)，1310/1550/1470-1610nm(單模)
   單模：0-25km、0-60km、0-100km
   最大光功率預留量：15dBm/20dbm/25dBm/30dBm
◆最大消耗功率 15W
   供電方式：電壓交直流220V、-48V、可選
◆工作環境(室外或室內均可)
   工作溫度：-30℃～+70℃
   濕度：0～95%不結凝
   防護等級：通用工業標準或特殊指定
   常規或用戶訂制訂貨型號命名標準
   尺寸：440(mm) × 25(mm) × 44(mm)

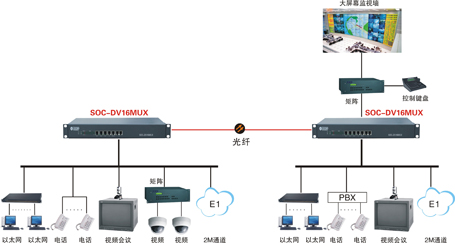

六、應用組圖：
