一、概述
SOC-G08-R400/R800多業務傳輸系統是
華光高科電子有限公司近期推向市場的新產品系列，它包括主端箱、輔端箱、中繼箱和音頻擴展箱、2M擴展箱5種主要設備。這些設備的不同組合，可以組成點對點、鏈型、環型不同的網絡拓撲結構，連接環型網絡時，具有自愈保護功能（保護倒換時間小于50ms）。能實現 2M、10/100M以太網、2/4線音頻、FXO和FXS 等多種業務接口的綜合傳輸。這些設備都采用19英寸1U 標準機箱，統一網管，易于安裝，便于維護，并且具有完善的網管告警功能和環回測試功能，可用于廣電、各電信運營商的公用網和公安、部隊、電力、鐵路公路交通、金融、政府及具有分支機構的企事業單位的專用網。特別是對于10/100M以太網接口要求較多、可靠性高、有自愈保護功能、以太網傳輸通道需要相互獨立的應用場合，具有明顯的優勢。
二、產品分類及業務配置
設備分類：主端箱、中繼箱和輔端箱三種。
擴展設備：2M擴展箱和音頻擴展箱。
業務接口種類：10/100M以太網業務、2M業務、RS232/RS422異步數據業務、2/4線音頻業務、FXO與FXS業務。
業務接口的總數量：
設備名稱 |
最大業務接口數量 |
2M接口 |
10/100M以太網接口 |
音頻接口 |
其它接口 |
主端箱
輔端箱 |
16 |
12（R400）
14（R800） |
|
RS422接口1 |
中繼箱 |
8 |
2 |
8 |
RS422接口1 |
2M擴展箱 |
24 |
|
|
|
音頻擴展箱 |
|
|
30 |
|
各站點設備的組合：
|
2M接口 |
10/100M以太網接口 |
音頻接口 |
端
站 |
1 |
主端箱 |
16 |
12（R400）/14（R800） |
|
2 |
主端箱+2M擴展箱 |
40 |
12（R400）/14（R800） |
|
3 |
主端箱+音頻擴展箱 |
16 |
12（R400）/14（R800） |
n×30 |
4 |
主端箱+2M擴展箱+音頻
擴展箱 |
40 |
12（R400）/14（R800） |
n×30 |
中繼站 |
1 |
中繼箱 |
8 |
2 |
8 |
2 |
中繼箱+音頻擴展箱 |
8 |
2 |
8+ n×30 |
管理和維護接口：傳輸網管接口、數據網管接口、子系統網管接口、用戶自定義接口、手持終端和公務話機接口。
三、產品性能及指標
1、光接口參數
發送光功率： -3～-15dBm；
光接收靈敏度： R400：-30dBm；R800: -24dBm。
2、2M接口參數
速率：2048Kbit/s±50ppm；
阻抗：75Ω（不平衡）/120Ω（平衡，機箱內設置）；
碼型：HDB3。
誤碼特性：符合ITU-T G.921規定；
輸入抖動容限：符合ITU-T G.823/圖2和G.823/表2要求及相關國際標準；
輸出抖動：符合ITU-T G.921/表3要求；
抖動轉移特性：抖動轉移函數的最大增益小于1dB；
故障顯示和相應措施：符合ITU-T G.921/表4要求。
3、音頻接口參數
有效音頻帶寬：300～3400Hz；
音頻接入方式：二線環路（即FXO、FXS）或2/4線音頻；
2/4線音頻接入點電平：二線發：0dBr；
二線收：-3.5dBr；
四線發：-14dBr；
四線收：+4dBr；
2/4線音頻接入點阻抗：二線600Ω（平衡）
四線600Ω（平衡）
二線環路傳輸衰減：2～5dB；
二線環路阻抗：FXO:200+560//0.1 FXS:600Ω；
FXS傳輸距離小于1km。
4、以太網接口參數
接口類型：RJ45：
接口速率：10M、25M、50M、100M（可以通過網管進行配置）。
5、其它接口參數
RS422異步數據接口，最高速率為57.6Kbit/s；
公務電話通道為64Kbit/s速率,并且具有呼叫功能。
6、環境要求
環境溫度：0℃～40℃；
相對濕度：≤85%（30℃）；
電磁相容性輻射和傳導干擾符合GB/T 13996要求；
環境空氣無腐蝕性和溶劑性氣體，無揚塵。
7、外形尺寸
主端箱、輔端箱、中繼箱、2M擴展箱和音頻擴展箱的尺寸為：長×寬×高：483mm×216mm×44mm。
8、供電要求
主端箱、2M擴展箱和音頻擴展箱要求DC-48V電源供電；
中繼箱有DC-48V和AC220V雙重供電方式，并對電瓶有浮充；
DC輸入電壓要求為-36V～-75V，電源紋波≤100mVp-p；
AC輸入電壓要求為165V～265V；
要求電源功率：主端箱和音頻擴展箱應大于60W；中繼箱和2M擴展箱應大于15W。

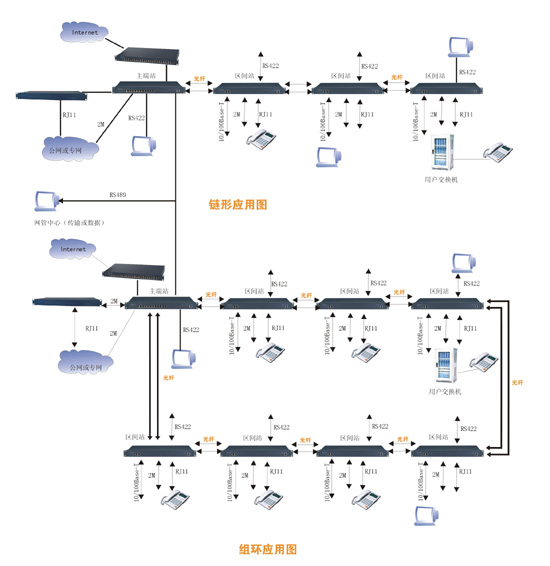

四、應用方案圖
