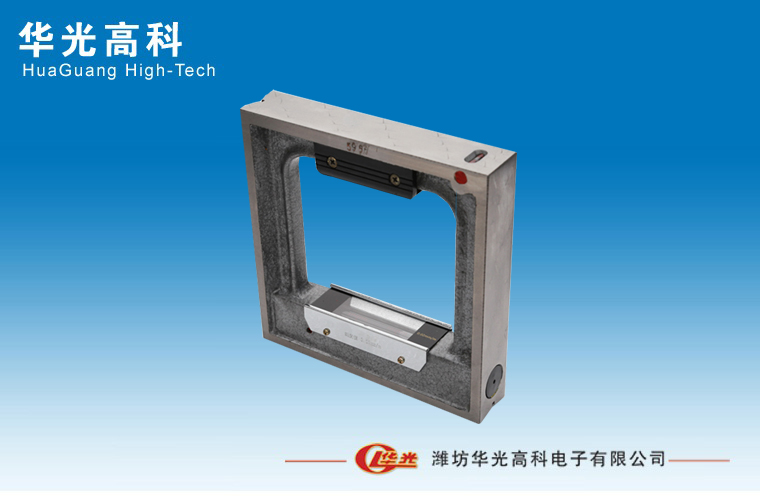

框式水平儀使用方法
一、工作原理
氣泡水平儀的玻璃管內壁是一個含有一定曲率半徑的曲面，當水平儀發生傾斜時，氣泡就向水平儀升高的一端移動，水準泡內壁曲率半徑越大分辨率越高，曲率半徑越小，分辨率越低，因此水準泡的曲率半徑?jīng)Q定了該產品的精度。
二、產品用途
水平儀主要用于檢驗各種機床和工件的平面度、平直度、垂直度及設備安裝的水平性等。
三、產品規格
水平儀按不同用途制造成框式水平儀、條式水平儀和二種形式。
四、儀器結構
水平儀主要由體身，水準泡系統及調整機構組成。體身可測量基面，水準泡用作讀數反應出體身測量基面的真實數據，調整機構用作調整水平儀，采用m5×0.5細螺紋和多齒彈簧圈，確保零位的穩定性和可調性。
五、使用方法
測量時使水平儀工作面緊貼被測表面，待氣泡靜止后主可讀數。
水平儀的分度值是主水準泡的氣泡移動一個刻度所產生的傾斜比，以一米為基準長的傾斜高與底邊的比表示，如需測量長度為L的實際傾斜值則可通過下式進行計算：
實際傾斜值=標稱分度值×L×偏差格數例如：標稱分度值為0.02mm/m,L=200mm，偏差格為2格
則：實際傾斜值0.02/1000×200×2=0.008mm 為避免由于水平儀零位不準而引起的測量誤差，因此在使用前必須對水平儀的零位進行檢查或調整。
水平儀零位檢查和調整方法：
將被檢水平儀放在已調到大致水平位置的平板上（或機床導軌上），緊靠定位塊，待氣泡穩定后以氣泡的一端讀數為a1,然后按水平方向調轉180°，準確地放在原位置，按照第一次讀數的一邊記下氣泡另一端的讀數為a2，兩次讀數差的一半則為零位誤差=(a1-a2)/2格。如果零位誤差已超過許可范圍，則需高速零位機構，另一種方法不需精調零位，也可找出相對零位點，如圖所示將水平儀放在平面上，等氣泡穩定后，讀右端數為讀a1,將水平儀按水平方向調轉180°，準確的放在第一次位置上，待氣泡穩定后，再讀右端讀數為a2，兩次讀數差的一半位置為相對零位點；以相對零位點為基準，方可測量水平儀，
相對零位點為基準線向右邊過1.5格。對于非規定調整的螺釘、螺母不得隨意動。
六、注意事項
1、溫度變化會使測量產生誤差，檢驗或使用時必須與熱源和風源隔絕，如果使用環境濕度與保存環境濕度不同，則需在使用環境中穩定3小時方可使用。
2、測量時必須待氣泡完全靜止后方可讀數。
3、水平儀使用完畢，必須將工作面擦拭干凈，涂防銹油，存放在清潔、干燥處保存。
4、水平儀在正確使用和保管的前提下由于制造原因而產生的缺陷、故障，本公司負責三包。
